Grafana를 활용한 Apache 로그 실시간 통계 대시보드 구축

개요

이번 포스트에서는 Docker + ELK 스택에 Grafana를 추가하여 Apache 로그를 기반으로 한 실시간 통계 대시보드를 구축하는 방법을 소개합니다. IP별 접속자 추이, URL별 접속자 추이 등 다양한 시각화를 통해 웹 서버의 트래픽을 효과적으로 모니터링할 수 있습니다.

사전 준비

• Docker & Docker Compose 설치

• ELK 스택 (Elasticsearch + Kibana) 구축 완료

• Apache 로그 수집 시스템 구축 완료

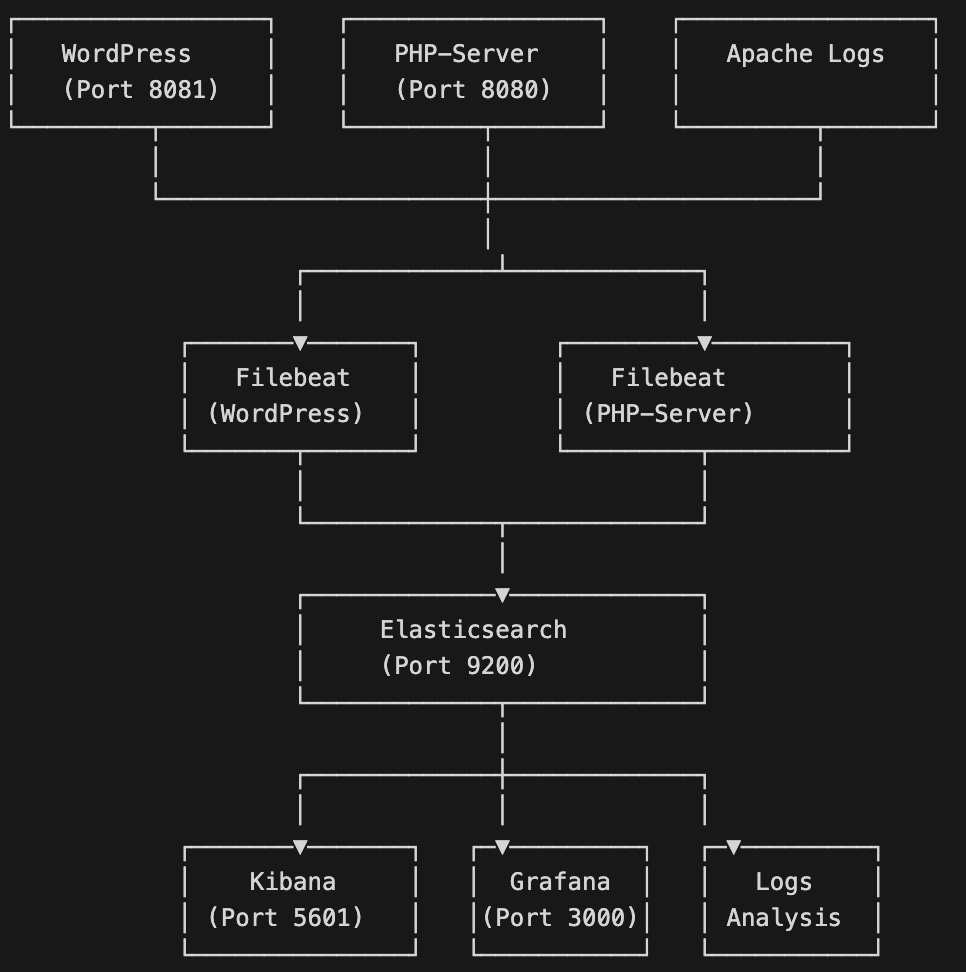

아키텍처 개요



1단계: Grafana 컨테이너 추가

Docker Compose 설정





# elk/docker-compose.yml

version: '3.8'



services:

  elasticsearch:

    image: docker.elastic.co/elasticsearch/elasticsearch:8.11.0

    container_name: elasticsearch

    environment:

      - discovery.type=single-node

      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"

      - xpack.security.enabled=false

    ports:

      - "9200:9200"

    networks:

      - elk

    restart: unless-stopped



  kibana:

    image: docker.elastic.co/kibana/kibana:8.11.0

    container_name: kibana

    environment:

      - ELASTICSEARCH_HOSTS=http://elasticsearch:9200

    ports:

      - "5601:5601"

    networks:

      - elk

    depends_on:

      - elasticsearch

    restart: unless-stopped



  grafana:

    image: grafana/grafana:latest

    container_name: grafana

    environment:

      - GF_SECURITY_ADMIN_PASSWORD=admin123

      - GF_USERS_ALLOW_SIGN_UP=false

    ports:

      - "3000:3000"

    volumes:

      - grafana_data:/var/lib/grafana

      - ./grafana/provisioning:/etc/grafana/provisioning

    networks:

      - elk

    depends_on:

      - elasticsearch

    restart: unless-stopped



networks:

  elk:

    driver: bridge

    external: true



volumes:

  elasticsearch_data:

  grafana_data:







2단계: Grafana 데이터 소스 설정

Elasticsearch 데이터 소스 구성





# elk/grafana/provisioning/datasources/elasticsearch.yml

apiVersion: 1



datasources:

  - name: Elasticsearch

    type: elasticsearch

    access: proxy

    url: http://elasticsearch:9200

    database: ""

    jsonData:

      index: "wordpress-logs-*,php-server-logs-*"

      timeField: "@timestamp"

      esVersion: "8.0.0"

      logMessageField: "message"

      logLevelField: "apache.response_code"

    editable: true







대시보드 프로비저닝 설정





# elk/grafana/provisioning/dashboards/dashboard.yml

apiVersion: 1



providers:

  - name: 'default'

    orgId: 1

    folder: ''

    type: file

    disableDeletion: false

    updateIntervalSeconds: 10

    allowUiUpdates: true

    options:

      path: /etc/grafana/provisioning/dashboards

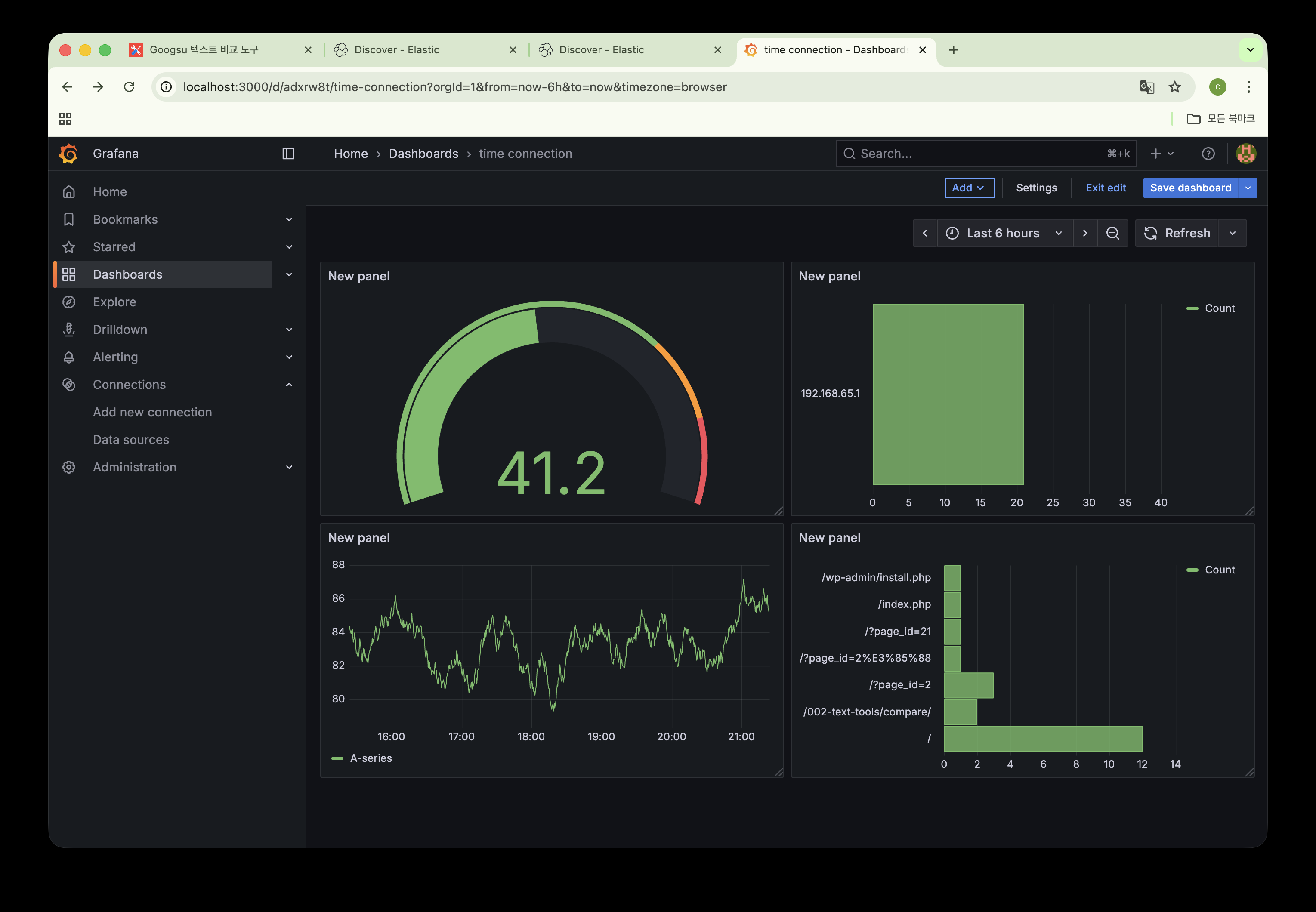

3단계: Apache 로그 대시보드 구성

주요 패널 구성

1. IP별 접속자 일별 추이





{

  "title": "IP별 접속자 일별 추이",

  "type": "timeseries",

  "targets": [

    {

      "expr": "sum by (apache.client_ip) (count_over_time({job=\"elasticsearch\"} | json | apache.client_ip != \"\" | line_format \"{{.apache.client_ip}}\" [1d]))",

      "refId": "A"

    }

  ]

}







2. URL별 접속자 일별 추이





{

  "title": "URL별 접속자 일별 추이",

  "type": "timeseries",

  "targets": [

    {

      "expr": "sum by (apache.request_path) (count_over_time({job=\"elasticsearch\"} | json | apache.request_path != \"\" | line_format \"{{.apache.request_path}}\" [1d]))",

      "refId": "A"

    }

  ]

}







3. 상위 IP 주소 통계





{

  "title": "상위 IP 주소",

  "type": "stat",

  "targets": [

    {

      "expr": "topk(10, sum by (apache.client_ip) (count_over_time({job=\"elasticsearch\"} | json | apache.client_ip != \"\" | line_format \"{{.apache.client_ip}}\" [1d])))",

      "refId": "A"

    }

  ]

}







4. 응답 코드 분포





{

  "title": "응답 코드 분포",

  "type": "piechart",

  "targets": [

    {

      "expr": "sum by (apache.response_code) (count_over_time({job=\"elasticsearch\"} | json | apache.response_code != \"\" | line_format \"{{.apache.response_code}}\" [1d]))",

      "refId": "A"

    }

  ]

}







4단계: 시스템 실행

1. ELK + Grafana 스택 시작





cd elk

docker-compose up -d







2. 서비스 상태 확인





docker ps | grep -E "(elasticsearch|kibana|grafana)"







3. 로그 생성 테스트





# WordPress 접속

curl -s "http://localhost:8081" > /dev/null



# PHP-Server 접속

curl -s "http://localhost:8080" > /dev/null

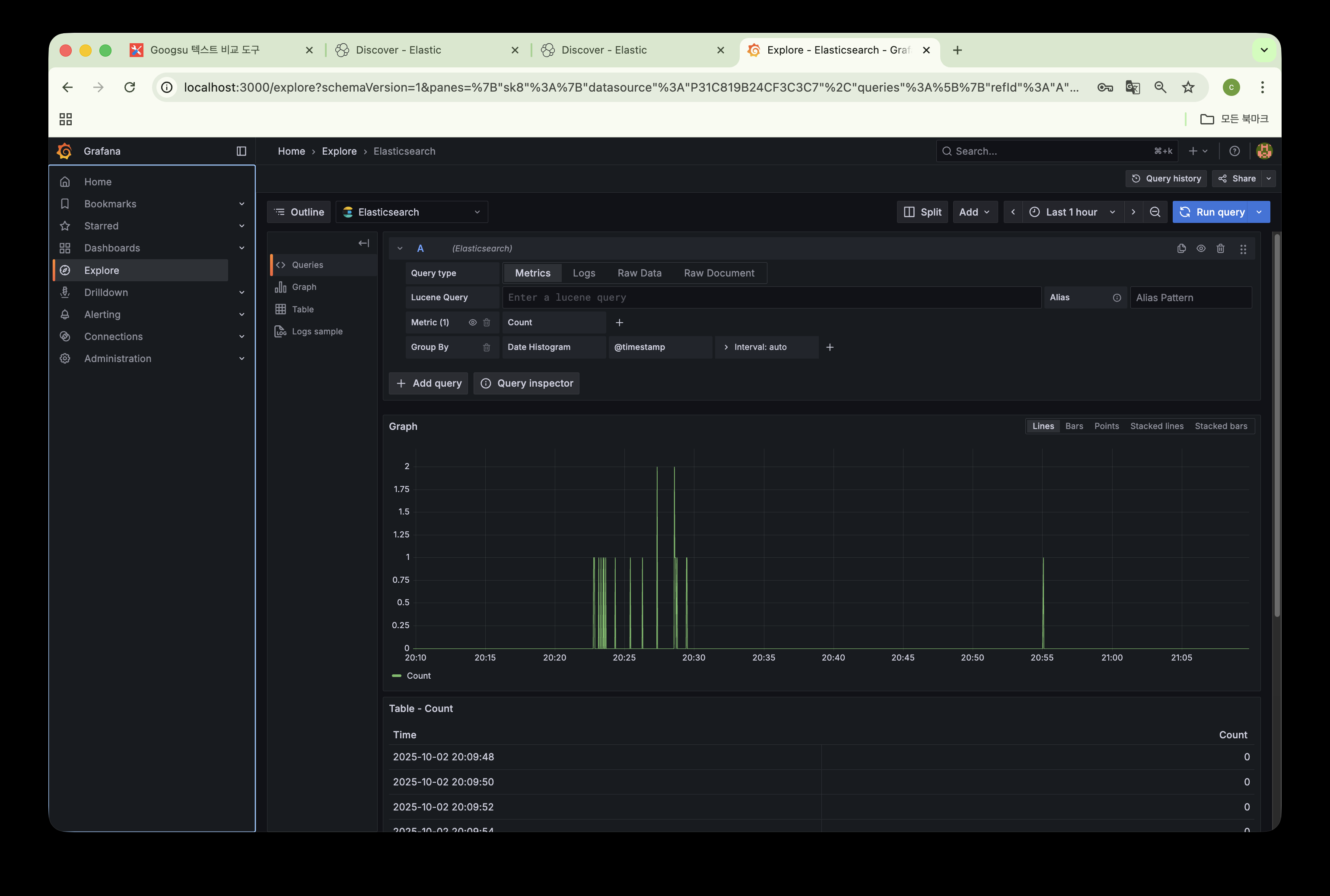

5단계: Grafana 접속 및 설정
